Základní desky pro intel PII/PIII/P4/Core s ISA sloty

      23.9.1999 Dnešní základní desky, alespoň s chipsety intel, se už vyrábějí bez ISA slotů. Nevím, co výrobce na ISA tak pobuřuje, stačí přidat PCI->ISA bridge za pár $. Já se jich však z dobrých důvodů nechci vzdát a tak hledám ten nejlepší ze starších motherboardů, který je ještě má. Zde je to, co jsem našel na Internetu. Stejnou problematikou se zabývá i tato stránka.
Požadavky jsou následující:
* Alespoň 1, nebo lépe 2 ISA sloty s funkčním ISA DMA
* Intel chipset 440BX / 8xx / 9xx / 5x / 6x / 7x
* Podpora Coppermine a novějších, u P4 desek podpora Core 2 Duo 45nm, u Core desek podpora SandyBridge
* Slot 1 / FC-PGA / Socket 478 / LGA 775 / LGA 1155
* UltaATA 66 / 100, nejlépe 4 kanály, u P4 desek holt musí stačit aspoň ten jeden co zbyl v ICH7
* Alespoň 1 port COM a LPT (ano, to už dnes taky není samozřejmost)
* Další vymoženosti jako AGP 4x / 8x / PCI-E x16, hodně FSB stepů, DIMM a PCI slotů, HW monitoring...

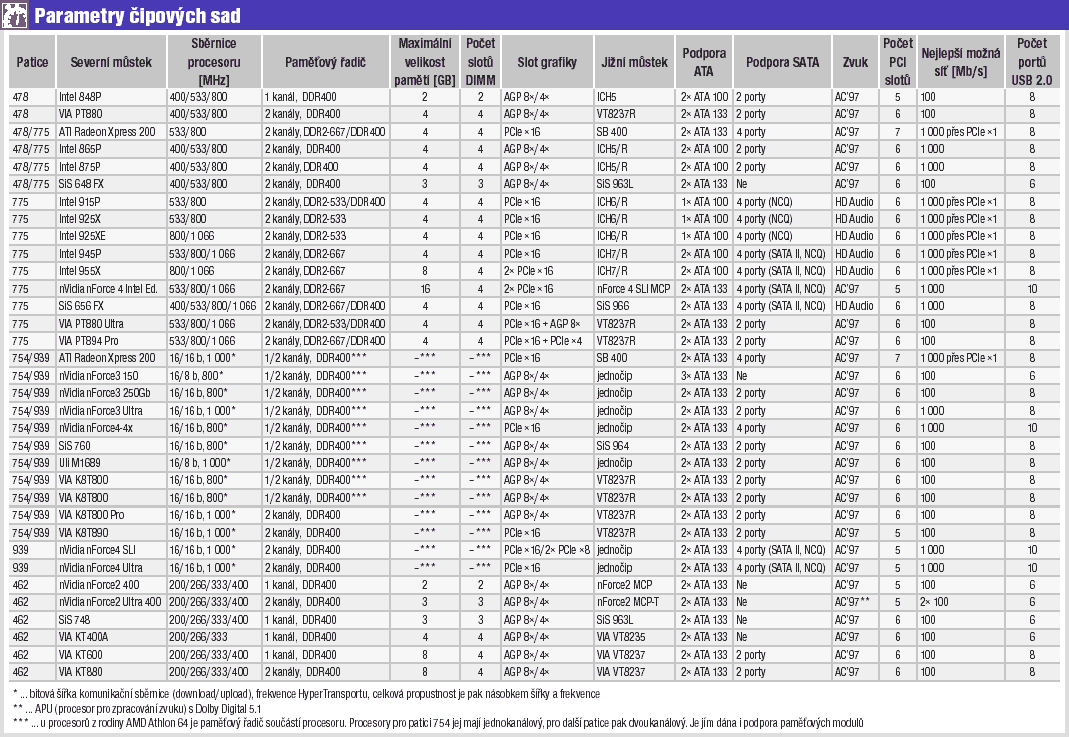

Přehled parametrů moderních chipsetů je zde.

Asus P3C-S/LS
intel 820, 1x Slot1, 2x RIMM PC800 (do 1 GB), 2x UATA66, Ultra SCSI 160 Adaptec 7892, AGP Pro 2x/4x, 4x PCI 2.2, 1x PCI/ISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x FDD, LAN adaptér 82559 (10/100Mbit ethernet RJ-45), zvuk Yamaha 744 3D, HW monitor, Award 512kB BIOS, ATX 305 x 241 mm

Asus CUBX-E
intel 440BX, 1x Socket-370 FC-PGA, 4x DIMM PC133 (do 1 GB), 2x UATA33, 2x UATA100 RAID, AGP 1x/2x, 4x PCI 2.1, 1x PCI/ISA, 1x ISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x FDD, Award 256kB BIOS, ATX 305 x 219 mm

Abit BX6 2.0
intel 440BX, 1x Slot1, 4x DIMM PC133 (do 1 GB), 2x UATA33, AGP 1x/2x, 4x PCI 2.1, 1x PCI/ISA, 1xISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x SB-Link, 1x FDD, monitor teploty, napětí a větráků, Award 256kB BIOS, SoftMenu II, ATX 305 x 220 mm

Abit BX133-Raid
intel 440BX (FSB s krokem po 1 MHz), 1x Socket-370 FC-PGA, 3x DIMM PC133 (do 768 MB), 2x UATA33, 2x UATA100 RAID, AGP 1x/2x, 5x PCI 2.1, 1x ISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x SMBus, 1x FDD, monitor teploty, napětí a větráků, Award 256kB BIOS, SoftMenu III, ATX 305 x 230 mm
- můj nový miláášššek :)

Soyo 6BA+ IV
intel 440BX (FSB do 155 MHz), 1x Slot1, 4x DIMM PC133 (do 1 GB), 2x UATA33, 2x UATA66 RAID, AGP 1x/2x, 4x PCI 2.1, 1x PCI/ISA, 1x ISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x FDD, monitor teploty, napětí a větráků, Award 256kB BIOS, ATX 305 x 190 mm

Soyo 6BA+ 100
intel 440BX (FSB do 155 MHz), 1x Slot1, 4x DIMM PC133 (do 1 GB), 2x UATA33, 2x UATA100 RAID, AGP 1x/2x, 4x PCI 2.1, 1x PCI/ISA, 1x ISA, 2x USB 1.1, 1x LPT, 2x COM, 1x IrDA, 1x FDD, monitor teploty, napětí a větráků, Award 256kB BIOS, ATX 305 x 190 mm

Soyo SY-P4I 845PE ISA
intel 845PE (400/533 MHz FSB) + ICH5, 1x Socket-478 (CPU do 3,06 GHz, HT), 2x DDR 200/266/333 (do 2 GB), 2x UATA100, AGP 2x/4x (1,5 V), 3x PCI 2.2, 1x PCI/ISA, 2x ISA (podporuje ISA DMA), 6x USB 2.0, 1x LPT, 2x COM, 1x IrDA, 1x FDD, LAN adaptér Realtek RTL8100 (10/100Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, Award 256kB BIOS, ATX 305 x 225 mm

aZyleX AB100
intel 845GV (400/533 MHz FSB) + ICH4, 1x Socket-478 (CPU do 3,06 GHz, HT), 2x DDR 200/266/333 (do 2 GB), 2x UATA100, 1x DIP32 DiskOnChip socket (2 - 288 MB), AGP 2x/4x (1,5 V), 3x PCI 2.2, 1x PCI/ISA, 3x ISA (podporuje ISA DMA), onboard VGA 845GV, 4x USB 2.0, 1x LPT, 4x COM (1x RS422/485), 1x IrDA, 1x FDD, 2-kanálový LAN adaptér intel 82540EM + 82562EM (10/100/1000Mbit ethernet 2x RJ-45), zvuk AC'97 AD1981B, monitor teploty, napětí a větráků, Award 512kB BIOS, ATX 305 x 244 mm, více zde

BCM BC845EVL
intel 845E (400/533 MHz FSB) + ICH4, 1x Socket-478 (CPU do 3,06 GHz, HT), 2x DDR 200/266/333 (do 2 GB), 2x UATA100, AGP 2x/4x (1,5 V), 4x PCI, 1x PCI/ISA, 1x ISA (podporuje ISA DMA), onboard VGA SMI 722 4 MB, 6x USB 2.0, 1x LPT, 2x COM, 1x IrDA, 1x FDD, LAN adaptér 82562 (10/100Mbit ethernet RJ-45), zvuk AC'97 AD1885, Whizpro 512kB FWH BIOS, ATX 305 x 244 mm

BCM BC875PLG
intel 875P (533/800 MHz FSB) + ICH5, 1x Socket-478 (pCPU do 3,4 GHz, HT), 4x DDR (do 4 GB) dualchannel, 2x UATA100, 2x SATA, AGP 4x/8x, 5x PCI, 1x PCI/ISA (podporuje ISA DMA), 8x USB 2.0, 1x LPT, 2x COM, 1x IrDA, 1x FDD, LAN adaptér 82562 (10/100Mbit ethernet RJ-45), zvuk AC'97 ALC650, monitor teploty, napětí a větráků, Award 512kB BIOS, ATX 305 x 244 mm

Soltek XP865G-3IG
intel 865G (400/533/800 MHz FSB) + ICH5, 1x Socket-478 (CPU do 3,4 GHz, HT), 2x DDR 266/333/400 (do 2 GB) dualchannel, 2x UATA100, 2x SATA, integrovaná VGA intel Extreme Graphics2, AGP 4x/8x, 3x PCI, 1x PCI/ISA, 2x ISA (podporuje ISA DMA), 8x USB 2.0, 1x LPT, 1x COM, 1x IrDA, 1x FDD, LAN adaptér 82547EI (10/100/1000Mbit ethernet RJ-45), monitor teploty, napětí a větráků, AMI BIOS, ATX 305 x 220mm

DFI G4E620-B/N
intel 845E (400/533 MHz FSB) + ICH2, 1x Socket-478 (CPU do 3,06 GHz, HT), 2x DDR 266/333 (do 2 GB), 2x UATA100, 1x Compact Flash, AGP 4x, 3xPCI 2.2, 1x PCI/ISA, 2xISA (podporuje ISA DMA), 6x USB 2.0, 1x LPT, 2x COM, 1x IrDA, 1x FDD, LAN adaptér 82562 (10/100Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, Award BIOS, ATX 305 x 244 mm

DFI G7S620-N
intel 865G (533/800 MHz FSB) + ICH5, 1x Socket-775 LGA (CPU do 3,8 GHz, HT), 2x DDR 266/333/400 (do 2 GB) dualchannel, 2x UATA100, 2x SATA, integrovaná VGA intel Extreme Graphics2, AGP 4x/8x, 4x PCI, 2x ISA (podporuje ISA DMA), 8x USB 2.0, 1x LPT, 4x COM, 1x IrDA, 1x FDD, 2x LAN adaptér Realtek RTL8110S (10/100/1000Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, Award BIOS, ATX 305 x 244 mm

iBASE MB865(F)
intel 865G (533/800 MHz FSB) + ICH5, 1x Socket-775 LGA (CPU do 3,8 GHz, HT), 2x DDR 266/333/400 (do 2 GB) dualchannel, 2x UATA100, 2x SATA, 1x Compact Flash II, AGP 4x/8x, 4x PCI, 2x ISA (podporuje ISA DMA), 6x USB 2.0, 1x LPT, 4x COM, 1x IrDA, 1x FDD 1x/2x LAN adaptér 82551 (10/100Mbit ethernet RJ-45) a 82547 (10/100/1000Mbit ethernet - verze F), zvuk AC'97, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 305 x 244 mm
Daniel Baran mi zaslal osobní zkušenosti s touto základní deskou, kterou si koupil pro své retro game PC. Přestože deska splňuje všechny předpoklady pro funkčnost zvukové ISA karty, tak mu na SB AWE32 korektně fungovalo pouze MIDI a SFX hlásilo problém s IRQ5, přestože neměl aktivní žádné další konfliktní zařízení. Problém vyřešil až update BIOSu z verze MB865-H1D-C1A-0310 na novější MB865-H2J-C1A-0312.

iBASE MB880(F)
intel 915G (533/800 MHz FSB) + ICH6, 1x Socket-775 LGA (CPU do 3,8 GHz, HT, C2D), 2x DDR2 333/400 (do 2 GB) dualchannel, 1x UATA100, 4x SATA, integrovaná VGA intel Extreme Graphics2, 1x PCI Express x16, 1x PCI Express x1, 2x PCI, 1x PCI/ISA, 1x ISA přes PCI to ISA bridge Winbond W83628F & W83629D - NEpodporuje ISA DMA!, 6x USB 2.0, 1x LPT, 4x COM, 1x IrDA, 1x FDD, 1x/2x LAN adaptér Marvell 88E8053 (10/100/1000Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 305 x 244 mm

iBASE MB886
intel 945G (533/800/1067 MHz FSB) + ICH7, 1x Socket-775 LGA (CPU do 3,8 GHz, HT, C2D), 4x DDR2 533/667 (do 4 GB) dualchannel, 1x UATA100, 4x SATA2, integrovaná VGA Graphics Media Accelerator 950, 1x PCI Express x16, 2x PCI Express x1, 3x PCI, 1x PCI/ISA (NEpodporuje ISA DMA!), 8x USB 2.0, 1x LPT, 4x COM přes LPC řadič Fintek F81216, 1x IrDA, 1x FDD, 1x/2x LAN adaptér integrovaný ICH7 (10/100Mbit ethernet RJ-45) a 82573 (10/100/1000Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 305 x 244 mm

Kontron ATX-945G
intel 945G (533/800/1067 MHz FSB) + ICH7, 1x Socket-775 LGA (CPU do 3,8 GHz, HT, C2D), 4x DDR2 400/533/667 (do 4 GB) dualchannel, 1x UATA100, 4x SATA2, 1x Compact Flash II, integrovaná VGA Graphics Media Accelerator 950, 1x PCI Express x16, 2x PCI Express x1, 2x PCI, 1x PCI/ISA (NEpodporuje ISA DMA!), Mini PCI socket, 8x USB 2.0, 1x LPT, 2x COM, 1x FDD, 2x LAN adaptér Marvell 88E8053 (10/100/1000Mbit ethernet RJ-45), zvuk AC'97, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 305 x 244 mm

Commell P4LA
intel 945G (533/800/1067 MHz FSB) + ICH7R, 1x Socket-775 LGA (Pentium 4/Celeron/Core 2 Duo), 4x DDR2 400/533/667 (do 4 GB) dualchannel, 1x UATA100, 4x SATA2, 1x Compact Flash II, 1x DIP32 DiskOnChip socket, integrovaná VGA Graphics Media Accelerator 950, 1x PCI Express x16, 1x PCI Express x4, 1x PCI Express x1, 3x PCI, 1x PCI/ISA přes PCI to ISA bridge Winbond W83628F & W83629D - NEpodporuje ISA DMA!, 8x USB 2.0, 1x LPT, 6x COM (1x RS485), 1x IRDA, 1x FDD, 1x LAN adaptér Marvell 88E8053 (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC880 HD Audio, 8-bit GPIO, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 307 x 244 mm, více zde

Portwell RUBY-9719VG2AR
intel G41 (800/1067/1333 MHz FSB) + ICH7R, 1x Socket-775 LGA (Pentium 4/Celeron/Core 2 Duo/Quad), 2x DDR2 667/800/1067 (do 4 GB) dualchannel, 1x UATA100 (44-pin), 4x SATA2, 1x Compact Flash II, integrovaná VGA intel GMA X4500, 1x PCI Express x16, 5x PCI, 1x PCI/ISA přes LPC to ISA bridge Fintek F85226FG - podporuje ISA DMA, ale musí se to nakonfigurovat speciální utilitou od Tiida Priimägiho (TµEE), který zde rozchodil Sound Blaster 16, 8x USB 2.0, 1x LPT, 6x COM (1x RS485), 1x SMBus, chybí floppy!, 2x LAN adaptér intel 82583V (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC662 HD Audio, 8-bit GPIO, monitor teploty, napětí a větráků, watchdog, AMI BIOS, ATX 305 x 244 mm. O této desce bylo mnohokráte diskutováno na VOGONS fóru, např. zde.

Interloper IM7930-GB
intel Q35 (800/1067/1333 MHz FSB) + ICH9, LPC SuperIO Winbond W83627EHG 1x Socket-775 LGA (Pentium 4/Celeron/Core 2 Duo/Quad), 4x DDR2 667/800/1067 (do 8 GB) dualchannel, 1x UATA100 (přes PCI-E řadič JMicron JMB368), 4x SATA2, integrovaná VGA intel GMA 3100, 1x PCI Express x16, 1x PCI Express x1, 4x PCI, 1x ISA s podporou DMA, 8x USB 2.0, 1x LPT, 4x COM (2 přes LPC řadič Fintek F81216, 1x RS485), 1x IrDA, 2x PS/2 myš a KB, 1x FDD, 2x LANadaptér intel 82566DM + Marvel PCI-E (10/100/1000Mbit ethernet RJ-45), zvuk onboard ICH9, 4-bit GPIO, monitor teploty, napětí a větráků, watchdog, Award BIOS, ATX 305 x 244 mm, cena 463 $

MSI MS-98A9
intel Q77, SuperIO Fintek F81866D, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge a IvyBridge), 4x DDR3 1066/1333/1600 (do 32 GB) dualchannel, 2x SATA3, 3x SATA2 (RAID 0, 1, 5, 10), 1x mSATA, integrovaná VGA intel HD Graphics (v CPU; D-SUB, DVI-D, DisplayPort), 1x PCI Express x16 3.0, 1x PCI Express x4 2.0, 1x Mini-PCI Express, 4x PCI, 1x PCI/ISA přes PCI to ISA bridge iTE IT8888G - NEpodporuje ISA DMA!, 4x USB 3.0/2.0, 8x USB 2.0/1.1, 1x LPT, 6x COM (2x RS485), 1x TPM (LPC) header, 8x GPIO, 1x PS/2 myš + KB, chybí floppy a IDE!, 2x LAN adaptér intel 82583V (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC887 HD Audio, monitor teploty, napětí a větráků, watchdog, AMI Aptio UEFI BIOS (16MB SPI FlasROM), iAMT 8.0, ATX 305 x 244 mm

MSI MS-98L9 V2.0
intel H110, PCIe to PCI bridge IT8892E, SuperIO Fintek F81866AD, 1x Socket-1155 LGA (nová generace Core i3/5/7 Kaby Lake/Skylake), 2x DDR4 2133/2400 (do 32 GB) dualchannel, 4x SATA3, integrovaná VGA intel HD Graphics (v CPU; D-SUB, HDMI až 4096 x 2160), 1x PCI Express x16 3.0, 1x PCI Express x16 3.0 v módu x4, 4x PCI, 1x PCI/ISA přes LPC to ISA bridge Fintek F85226AD - NEpodporuje ISA DMA protože chipsety intel řady 1xx a novější nemají signál LDRQ!, 4x USB 3.2, 5x USB 2.0/1.1, 6x COM (1x RS422/485), 1x TPM (LPC) header, 8x GPIO, 1x PS/2 myš/KB, chybí LPT, floppy a IDE!, 1x LAN adaptér intel I219-LM, 1x LAN adaptér intel I211-AT (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC887 HD Audio, monitor teploty, napětí a větráků, watchdog, AMI Aptio UEFI BIOS (16MB SPI FlasROM), ATX 305 x 244 mm. Diskusní vlákno o této desce na VOGONS fóru je zde.

DFI HD620-H81
intel H81, PCIe to PCI bridge IT8892E + IT8893E, 1x Socket-1150 LGA (nová generace Core i3/5/7 Haswell), 2x DDR3 1333/1600 (do 16 GB) dualchannel, 2x SATA3, 2x SATA2, integrovaná VGA intel HD Graphics (v CPU; D-SUB, DVI-D), 1x PCI Express x16 3.0, 1x PCI Express x4 2.0, 4x PCI 2.3, 1x PCI/ISA, 1x ISA přes PCI to ISA bridge iTE IT8888G - NEpodporuje ISA DMA!, 2x USB 3.0/2.0, 8x USB 2.0/1.1, 1x LPT, 2x COM (RS232/RS485) D-SUB + 8x COM (RS232) headers, 1x TPM (LPC) header, 8x GPIO, 1x PS/2 myš + KB, chybí floppy a IDE!, 2x LAN adaptér intel 82574 (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC886 HD Audio, monitor teploty, napětí a větráků, watchdog (1-255s), AMI Aptio UEFI BIOS (8MB SPI FlasROM), ATX 305 x 244 mm

DFI CS620-H310
intel H310, PCIe to PCI bridge IT8892E + IT8893E, 1x Socket-1151 LGA (9. generace Core i3/5/7 Coffee Lake), 2x DDR4 2400/2666 (do 64 GB) dualchannel, 4x SATA3, 1x mSATA, integrovaná VGA intel HD Graphics (v CPU; D-SUB, DVI-D, DP), 1x PCI Express x16 3.0, 1x PCI Express x4 2.0, 4x PCI, 1x PCI/ISA, 1x ISA přes PCI to ISA bridge iTE IT8888G - NEpodporuje ISA DMA! (DFI k tomu má svou distribuci Ubuntu s upraveným QEMU, která umožňuje passthrough ISA zařízení do VM), 4x USB 3.1/2.0, 6x USB 2.0/1.1, 1x LPT hader, 1x COM (RS232/RS422/485) D-SUB + 5x COM (RS232) headers, 1x TPM 2.0 (LPC) header (2 x 7 pin), 1x SMBus header, 8x GPIO, 1x PS/2 myš + KB, chybí floppy a IDE!, 2x LAN adaptér intel I210AT + I219V (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC888 HD Audio, monitor teploty, napětí a větráků, watchdog (1-255s), AMI Aptio UEFI BIOS (16MB SPI FlasROM), ATX 305 x 244 mm

      11.2.2003 Firma Soyo šokuje! Dnes, když už jsem dávno myslel že výrobci ISA definitivně odepsali jsem našel na fóru overclockingu zmínku o desce SY-P4I 845PE ISA, která se tak jednoznačně dostala před mého bývalého favorita 6BA+ 100. Tato deska podporuje nejnovější procesory intel pentium 4 a paměť DDR, zkrátka má všechno co potřebuju a nemá zbytečnosti které nepotřebuju (AMR, CNR...) Snad jen by mohla mít ještě 4-kanálový IDE řadič.
Jak ale začínám zjišťovat, bude asi velkým problémem ji u nás koupit. Zatím vím jen o jediné firmě, která Soyo prodává a která tuto desku (zatím) nenabízí. Přijde mi to trochu škoda, podle mě Soyo vyrábí stejně tak dobré desky jako Asus, Abit či MSI, které dostanete na každém rohu.
      Právě jsem se dozvěděl, že deska už je v prodeji u firmy HI-TECH (výhradní a také jediný Soyo distributor v ČR) za cenu 6890,- s DPH. Takže tato cena mi rychle schladila hlavu. Varianta bez ISA sběrnice přitom stojí kolem 4 tisíc a cena PCI2ISA bridge chipu je pár $. Ještě jsem pátral po pár internetových obchodech v Německu, kde se cena této desky pohybuje od 185 do 199 euro, což odpovídá výše uvedené ceně v Kč. Je to však stále jediná P4-ISA deska na trhu, která nemá konkurenci a tudíž výrobce nemá zájem cenu snižovat :(

      26.11.2003 Na O'C fóru jsem byl upozorněn od Rainbowa na další základní desky s ISA sloty od firmy BCM. Ta dokonce nabízí desku s novým čipsetem 875 a díky čemuž se může pochlubit AGP 8x a 8-mi USB. Bohužel i tato firma je pro naše distributory neznámá, takže můžu jen slintat...

      22.10.2004 Už přes rok sleduju cenu desky SY-P4I 845PE ISA, která ale místo aby klesala, tak jde spíš nahoru. Zde je cenový vývoj za letošní rok v jednom německém obchodu. Asi se už na to vykašlu a koupím si nějakou obyčejnou desku (s tím že budu holt používat 2 počítače). Dnes, kdy lze pořídit značkovou desku s i865 a dvoukanálovým řadičem paměti za necelých 3000,- je cena za už trochu zastaralé Soyo šílená...

      4.1.2005 Tak to dopadlo (aspoň dočasně) trochu neočekávaně - od Overa jsem dostal Abit BX133-Raid se kterou si snad na nějakou dobu ješťe vystačím.

      16.3.2005 jsem dostal od Overa další tip na zajímavou desku, tentokráte od firmy Soltek (od nich bych to zrovna nečekal) s ISA sloty. K dispozici jsou hned dva modely: levnější SL-XP865G/SL s 1xISA a 3xPCI a dražší SL-XP865G-3IG s 3xISA a 4xPCI. Velmi potěšující je, že jsou dokonce u nás běžně k dostání u pražské firmy Agen computer za vcelku ještě přijatelných 5161,-Kč s DPH (model 3IG).

      8.8.2006 mi přišel mejlík s upozorněním na další P4 desky s ISA sloty, tentokráte od firmy DFI. Jako obvykle je ale problém něco takového u nás koupit, takže nejblíže v Německu u Rosch Computer.

      25.10.2006 Léta jsem vybíral vhodnou desku s ISA slotem pro budoucí upgrade PC, ale nakonec to dopadlo úplně jinak. S příchodem nového procesoru intel Core 2 Duo mi došlo, že nemá cenu investovat peníze do předražených desek pro neperspektivní platformu Pentium 4. V současnosti, pokud vím, neexistuje žádná deska s ISA, která by podporovala i nové C2D a tak jsem se rozhodl pořídit vcelku obyčejný Asus P5LD2 a ušetřené peníze investoval do silnějšího CPU. Možná by se C2D dal "zadrátovat", aby fungoval i ve starších deskách, ale s nejistým výsledkem. Holt mi nezbude, než starší soft pustit na jiné mašině nebo se o to pokusit v emulátoru. Pokud se ale v budoucnu nějaká taková deska s podporou C2D objeví, dám vědět...

      25.9.2007 Tak a je to tady, první deska s ISA a podporou nových Core 2 Duo procesorů P4LA od firmy Commell. Jako obvykle ji však v našem banánistánu nekoupíte, nejbližší distributor je firma Spectra v Německu a Rakousku. Cena by měla být kolem 340 euro.

      29.11.2007 Nakonec jsem neodolal pokušení a objednal si mainboard P4LA přímo od Commellu z Taiwanu. Sice kolem toho byla trochu byrokracie s celním řízením, ale do týdne jsem měl desku v pařátech. Detailní popis a testování je zde. Předem však případné zájemce upozorňuju, že deska (stejně jako všechny ostatní s chipsetem intel ICH6 a novějším) už nepodporuje ISA DMA (potřebný např. pro zvukové karty). To jsem se bohužel dozvěděl až později - výrobce na to nikde neupozorňuje :( na základě odpovědi z tech. supportu a tohoto dokumentu intelu. Tímto zakončuji tuto stránku a snahu po hledání ISA kompatabilního MB. Dále se budu pokoušet najít a sehnat nějaký miniaturní embedded board s ISA nebo onboard zvukem (např. Kontron PC/104 s AMD A55E s funkčním ISA DMA), který bych mohl třeba namontovat do společné case s hlavním PC a nějakým způsobem je vzájemně propojit. Další možností by mohlo být přibastlit rozšiřující PC/104 modul MM-SIO-R-01 od ADLINKu s osvědčeným LPC2ISA můstkem Fintek F85226FG, ale bohužel asi nepůjde rozumně sehnat. Nakonec jsem si aspoň koupil na pokusy jeden čip F85226FG z AliExpressu, tak až někdy budu mít čas, zkusím pro něj navrhnout nějakou testovací desku s ISA slotem. POZOR: na novějších chipsetech intel řady 1xx byl odstraněn signál LDRQ# (poslední chipsety, které ho ještě mají, jsou řady H/Z97 a X99), takže tam nebude fungovat ISA DMA ani s tímto můstkem.

      20.3.2008 Jelikož mi byl ISA slot s nefunkčním DMA stejně k ničemu, brzy jsem desku vyměnil za úplně obyčejnou Gigabyte GA-P31-DS3L s podporou 45nm Core 2 Duo. A můžu být rád, že tam mám alespoň funkční COM, LPT, FDC a IDE. Později jsem našel způsob, jak alespoň částečně emulovat Sound Blaster v DOSu pomocí PCI zvukové karty Yamaha YMF724/744 a jejího DSDMA TSR driveru.

      4.2.2019 Pro ty, kteří ještě potřebují připojit nějakou specifickou ISA kartu, ale nepotřebují kompatabilitu s DOSem se tu nabízí řešení v podobě USB 2.0 to ISA redukce (příp. zde verze se 3 ISA sloty) americké firmy ARS Technologies Inc., která má podporu pro Windows XP - 10, Linux, Mac OS X a Android. K dispozici je i software SDKBUS, který lze využít při úpravě stávajícího ovládacího software (pokud jsou od něj zdrojové kódy). Cena není zrovna lidová, ale stroj řízený takovou kartou může mít hodnotu o několik řádů vyšší.

      3.1.2024 Po několika letech jsem nakonec úspěšně dokončil projekt svého LPC2ISA adaptéru s můstkem Fintek F85226FG, na kterém mi po drobné úpravě základní desky funguje i ISA DMA.

Základní desky pro intel core i3/5/7 s PCI sloty, IDE, COM a LPT porty
      11.1.2010 Vývoj platformy PC dnes bohužel došel do takového stádia, kdy z léta udržovaného standardu vycházejícího z IBM PC AT nezbylo téměř nic. Pomalu zůstává už jen procesor s instrukční sadou x86 a BIOS, který dnes nahrazuje EFI, jenž zatím obsahuje modul, který chování BIOSu emuluje a umožňuje tak běh starších OS, ale i ten zachvíli zmizí. Postupně během posledních let vymizely COM a LPT porty, řadič disketové mechaniky, řadič EIDE (PATA), klasická sběrnice PCI a PS/2 porty pro klávesnici a myš. Rozmanitost poskytovaných rozhraní dnešních PC se redukovala pouze na PCI Express, SATA a USB. Z běžně u nás dostupných výrobců nabízí pouze firma Gigabyte několik typů základních desek, které mají výše zmíněná starší rozhraní. Na tyto desky se zaměřím v následující tabulce (postupně jsem objevil i pár dalších od jiných výrobců):

Gigabyte GA-P55-UD3L
intel P55 (rev. 1.x) / H55 (rev. 2.x), SuperIO iTE IT8720, 1x Socket-1156 LGA (Core i5/7, nepodporuje SandyBridge!), 4x DDR3 800/1066/1333/2200 (do 16 GB) dualchannel, 1x UATA133, 8x SATA2 (RAID 0, 1, 5, 10), 1x PCI Express x16 2.0, 1x PCI Express x16 v módu x4, 1x PCI Express x1, 4x PCI, 12x USB 2.0, 1x LPT, 1x COM, 1x PS/2 myš/KB, 1x FDD, 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC892 HD Audio, monitor teploty, napětí a větráků, AWARD BIOS (2x 2MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.4, ACPI 1.0b, ATX 305 x 190 mm

Gigabyte GA-P61-USB3-B3
intel H61, SuperIO iTE IT8728, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge), 2x DDR3 800/1066/1333 (do 16 GB) dualchannel, 4x SATA2, 1x PCI Express x16 2.0, 2x PCI Express x1, 3x PCI, 2x USB 3.0, 8x USB 2.0, 1x LPT, 1x COM, 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC889 HD Audio, monitor teploty, napětí a větráků, AWARD BIOS (2x 4MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.4, ACPI 1.0b, ATX 305 x 190 mm

Gigabyte GA-P67A-D3-B3
intel P67, PCIe to PCI bridge IT8892E, SuperIO iTE IT8728F, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge), 4x DDR3 1066/1333/1600/1866/2133 (do 32 GB) dualchannel, 2x SATA3, 4x SATA2 (RAID 0, 1, 5, 10), 1x PCI Express x16 2.0, 1x PCI Express x16 v módu x4, 3x PCI Express x1, 2x PCI, 2x USB 3.0, 10x USB 2.0, 1x LPT, 1x COM, 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC889 HD Audio, monitor teploty, napětí a větráků, AWARD BIOS (2x 4MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.4, ACPI 1.0b, ATX 305 x 215 mm

Gigabyte GA-Z68AP-D3
intel Z68, SuperIO iTE IT8728, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge), 4x DDR3 1066/1333/1600/1866/2133 (do 32 GB) dualchannel, 2x SATA3, 4x SATA2 (RAID 0, 1, 5, 10), 1x PCI Express x16 2.0, 1x PCI Express x16 v módu x4, 3x PCI Express x1, 2x PCI, 2x USB 3.0, 10x USB 2.0, 1x LPT, 1x COM, 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC889 HD Audio, monitor teploty, napětí a větráků, AWARD BIOS (2x 4MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.4, ACPI 1.0b, ATX 305 x 215 mm

Jetway G03-HI08-F
intel P67, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge), 4x DDR3 1066/1333 (do 16 GB) dualchannel, 2x SATA3, 4x SATA2 (RAID 0, 1, 5, 10), 1x PCI Express x16 2.0, 1x PCI Express x16 v módu x8, 1x PCI Express x16 v módu x4, 1x PCI Express x1, 2x PCI, 2x USB 3.0, 10x USB 2.0, 1x LPT (header), 1x COM (header), 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér intel 82579V (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC888 HD Audio, monitor teploty, napětí a větráků, AMI BIOS (1x 4MB SPI FlasROM), POST code display, heatpipe chlazení, ATX 305 x 245 mm

ASRock Z68 Pro3-M
intel Z68, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge i K-verze), 4x DDR3 1066/1333/1600/1866/2133 (do 32 GB) dualchannel, 2x SATA3 (RAID 0, 1, 5, 10, hotplug), 3x SATA2 (RAID 0, 1, 5, 10, hotplug), 1x PCI Express x16 2.0, 2x PCI Express x1, 1x PCI, 2x USB 3.0 řadič Etron EJ168A, 10x USB 2.0, 1x LPT (header), 1x COM (header), 1x IrDA (header), 1x FDD, 1x PS/2 KB, chybí PS/2 pro myš a IDE!, 1x VGA, 1x DVI-D, 1x HDMI, 1x DisplayPort, 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC892 HD Audio, monitor teploty, napětí a větráků, AMI UEFI GUI BIOS (1x 8MB SPI FlasROM), SMBIOS 2.3.1, ACPI 1.1, polymerové kondenzátory, µATX 244 x 244 mm

ASRock Fatal1ty P67 Pro
intel P67, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge i K-verze), 4x DDR3 1066/1333/1600/1866/2133 (do 32 GB) dualchannel, 1x UATA133, 2x SATA3 (RAID 0, 1, 5, 10, hotplug), 4x SATA3 řadič Marvell SE9120, 4x SATA2 (RAID 0, 1, 5, 10, hotplug), 1x PCI Express x16 2.0, 1x PCI Express x16 v módu x8, 1x PCI Express x16 v módu x4, 2x PCI Express x1, 2x PCI, 6x USB 3.0 řadič Etron EJ168A, 8x USB 2.0, chybí LPT!, 1x COM (header), 1x IrDA (header), 1x FDD, 2x PS/2 myš a KB, 1x HDMI/SPDIF (header), 1x FireWire (header), 1x LAN adaptér Realtek RTL8111E (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC892 HD Audio, monitor teploty, napětí a větráků, AMI UEFI GUI BIOS (1x 8MB SPI FlasROM), SMBIOS 2.3.1, ACPI 1.1, POST code display, heatpipe chlazení, polymerové kondenzátory, ATX 305 x 244 mm

  ^{zatím asi nejlepší výbava...}

Gigabyte GA-P75-D3P
intel B75, SuperIO iTE IT8728F, 1x Socket-1155 LGA (Core i3/5/7, podporuje SandyBridge a IvyBridge), 4x DDR3 1066/1333/1600 (do 32 GB) dualchannel, 1x SATA3, 4x SATA2, 1x mSATA, 1x PCI Express x16 3.0, 1x PCI Express x16 2.0 v módu x4, 1x PCI Express x1 2.0, 4x PCI, 4x USB 3.0/2.0, 8x USB 2.0/1.1, 1x LPT, 1x COM, 1x TPM (LPC) header, 2x PS/2 myš a KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111 (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC887 HD Audio, monitor teploty, napětí a větráků, AMI UEFI BIOS (2x 8MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.6, ACPI 2.0a, ATX 305 x 217 mm

DFI HD630-H81
intel H81, PCIe to PCI bridge IT8892E, 1x Socket-1150 LGA (nová generace Core i3/5/7 Haswell 22 nm), 2x DDR3 1333/1600 (do 16 GB) dualchannel, 2x SATA3, 2x SATA2, integrovaná VGA intel HD Graphics (v CPU; HDMI, DVI-I), 1x PCI Express x16 3.0, 1x PCI Express x4 2.0, 1x PCI Express x1 2.0, 4x PCI 2.3, 1x Mini-PCI Express, 2x USB 3.0/2.0, 6x USB 2.0/1.1, 1x LPT, 2x COM (RS232/RS485) D-SUB + 4x COM (RS232) headers, 1x TPM (LPC) header, 8x GPIO, 1x PS/2 myš + KB, chybí floppy a IDE!, 2x LAN adaptér intel i210 (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC886 HD Audio, monitor teploty, napětí a větráků, watchdog (1-255s), AMI Aptio UEFI BIOS (8MB SPI FlasROM), ATX 305 x 244 mm

Gigabyte GA-P85-D3
intel B85, SuperIO iTE IT8728F, 1x Socket-1150 LGA (nová generace Core i3/5/7 Haswell 22 nm), 4x DDR3 1333/1600 (do 32 GB) dualchannel, 2x SATA3, 4x SATA2, 1x PCI Express x16 3.0, 1x PCI Express x16 2.0 v módu x4, 1x PCI Express x1 2.0, 4x PCI, 4x USB 3.0/2.0, 8x USB 2.0/1.1, 1x HDMI 1.4a (až 4096 x 2160), 1x LPT (header), 2x COM (zadní panel + header), 2x PS/2 myš a KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111 (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC887 HD Audio, monitor teploty, napětí a větráků, AMI UEFI BIOS (2x 8MB SPI FlasROM), PnP 1.0a, DMI 2.0, SMBIOS 2.6, ACPI 2.0a, ATX 305 x 225 mm

Gigabyte GA-Z170-HD3
intel Z170, PCIe to PCI bridge ASMedia ASM1083, SuperIO IT8628E, 1x Socket-1151 LGA (nová generace Core i3/5/7 Skylake 14 nm), 4x DDR4 3466/3333/3200/3000/2800/2666/2400/2133 (do 64 GB) dualchannel, 3x SATA3.2 (SATA Express), 6x SATA3, 1x M.2 (SATA/PCE-E pro SSD), 1x PCI Express x16 3.0, 1x PCI Express x16 3.0 v módu x4, 2x PCI Express x1 3.0, 2x PCI, 8x USB 3.0/2.0, 6x USB 2.0/1.1, 1x HDMI 1.4 (až 4096 x 2160), 1xDVI-D, 1x VGA, 1x LPT (header), 1x COM (header), 1x TPM (LPC) header, 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér Realtek RTL8111HS (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC887 HD Audio, monitor teploty, napětí a větráků, AMI UEFI BIOS (2x 8MB SPI FlasROM), PnP 1.0a, DMI 2.7, SMBIOS 2.7, WfM 2.0, ACPI 5.0, ATX 305 x 199 mm

Gigabyte GA-Z370-HD3P
intel Z370, PCIe to PCI bridge ITE IT8892E, SuperIO IT8686E, 1x Socket-1151 LGA (nová generace Core i3/5/7 Coffee Lake 14 nm), 4x DDR4 2133-4000 (do 64 GB) dualchannel, 6x SATA3, 1x M.2 (SATA/PCE-E x4 pro SSD), 1x M.2 (PCE-E x4 pro SSD), 1x PCI Express x16 3.0, 1x PCI Express x16 3.0 v módu x4, 4x PCI Express x1 3.0, 1x PCI, 2x USB 3.1 type-C, 7x USB 3.1, 6x USB 2.0/1.1, 1x HDMI 1.4 (až 4096 x 2160), 1xDVI-D, 1x VGA, 1x LPT (header), 1x COM (header), 1x TPM (LPC) header (2x6 pin), 1x PS/2 myš/KB, chybí floppy a IDE!, 1x LAN adaptér intel (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC1220 HD Audio, monitor teploty, napětí a větráků, AMI UEFI BIOS (2x 16MB SPI FlasROM), PnP 1.0a, DMI 2.7, SMBIOS 2.7, WfM 2.0, ACPI 5.0, ATX 305 x 225 mm

Fujitsu D3446-S
intel C236, PCIe to PCI bridge Pericom PI7C9X118SL (podporuje subtractive decode), SuperIO Nuvoton NCTxxxx, 1x Socket-1151 LGA (nová generace Core i3/5/7, Xeon E3 V5 Skylake a Kabylake 14 nm), 4x DDR4 2400/2133 (do 64 GB) dualchannel ECC/non-ECC, 6x SATA3, 1x mSATA/Mini-PCI Express, 1x PCI Express x16 3.0, 1x PCI Express x16 3.0 v módu x4, 1x PCI Express x8 3.0 v módu x1, 1x PCI Express x4 3.0, 1x PCI Express x4 3.0 v módu x1, 2x PCI 2.3, 6x USB 3.0, 6x USB 2.0/1.1, 1x USB 2.0 interní stick, 2x DisplayPort 1.2, 1x DVI-D, 1x LPT (header), 1x COM + 1x COM header, 8-bit GPIO header přes SMBus expandér PCA9554A, 1x TPM 2.0 čip Infineon SLB9665, 2x PS/2 myš a KB, chybí floppy a IDE!, 2x LAN adaptér intel i219LM & i210AT (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC671 HD Audio, monitor teploty, napětí a větráků, HW Watchdog, AMI Aptio 5.x UEFI BIOS, AMT 11.0, DASH 1.1, oficiálně podporuje jen Windows 7 a vyšší, ATX 305 x 244 mm

Supermicro X11SCA
intel C246, PCIe to PCI bridge IDT 89HPEB383 (podporuje subtractive decode), SuperIO Nuvoton NCT6796D, 1x Socket-1151 LGA (nová generace Core i3/5/7/9, Xeon E Coffee Lake-S 14 nm), 4x DDR4 2666/2400/2133/1866/1600 (do 64 GB) dualchannel ECC/non-ECC, 6x SATA3, 1x M.2 PCI-E 3.0 x4 (sdílený), 1x PCI Express x16 3.0, 1x PCI Express x16 3.0 v módu x8/x0, 1x PCI Express x4 3.0 (sdílený s M.2), 1x PCI Express x1 3.0, 1x PCI 3.0, 8x USB 3.1, 2x USB 2.0/1.1, 1x DisplayPort, 1x DVI-D, 1x HDMI 2.0a, 1x COM header, 1x TPM 2.0 header, chybí PS/2, LPT, floppy a IDE!, 2x LAN adaptér intel i219LM & i210AT (10/100/1000Mbit ethernet RJ-45), zvuk Realtek ALC888S HD Audio, monitor teploty, napětí a větráků, AMI UEFI BIOS (32MB SPI FlasROM), DMI 3.0, SMBIOS 2.7+, ACPI 3.0+, AMT, vPro, oficiálně podporuje jen Windows 7 a vyšší, ATX 305 x 244 mm

      21.5.2012 V práci jsme před časem dostali nové kompy HP Elite 7100 (intel Core i5-750, H57 chipset, pouze PCI-E sloty). Protože stále používáme některé periferie připojované na COM a LPT porty, byly dokoupeny rozšiřující PCI-E x1 karty AXAGO PCEA-SP. Karta je založená na PCI-E čipu MOSChip MCS9901 a nabízí 2x rychlý COM port + 1x paralelní port (SPP/EPP/ECP). Ovladače jsou k dispozici pro Windows 2k-7, Linux, MacOS a překvapivě i pro DOS. COM porty používám pod Windows XP téměř každý den a fungují bezproblémově ve všech programech, chovají se jako nativní COM1 a COM2. Přes standardní WinAPI funkce se mi povedlo nastavit vyšší bitovou rychlost než 115200 baudů. S paralelním portem to už tak slavné není, např. programátor EPROM LabProg-48 od Elnecu funguje, zatím co JTAG programátor FlashLINK od ST nikoliv. LPT port totiž obsazuje nestandardní vysokou IO adresu (E800h místo klasické 378h pro LPT1), takže ho některé programy nevidí. O to zajímavější mi přišla DOSovská konfigurační utilita, která o sobě tvrdí, že umí porty přemapovat na legacy nebo uživatelsky definované IO adresy. Avšak s IRQ COM portů hnout neumí (holt výmysl Plug & Pray).
C:\>stndosin.exe -a -r

Saturn DOS installer version 1.0.0.2 dated 22-APRIL-2010
PCI Device Configurations...
Found Moschip Semiconductor pci device 9912 (1000A000) Rev00 on Bus04 Slot00
    SerialPort1 at 3F8
Found Moschip Semiconductor pci device 9912 (1000A000) Rev00 on Bus04 Slot00
    SerialPort1 at 2F8
Found Moschip Semiconductor pci device 9912 (2000A000) Rev00 on Bus04 Slot00
    PrinterPort1 at 378
Detected 3 pci device(s).
==========================
COM1 added at 3F8  (IRQ 3)
COM2 added at 2F8  (IRQ 10)
LPT1 added at 378  (IRQ 5)
==========================
Akorát se ukázalo, že to v praxi nefunguje. Program sice vypíše, že porty úspěšně přemapoval, ale terminálový program je nenajde a při přímém zápisu na LPT se data vůbec neobjeví na pinech. Pak jsem si všiml drobné poznámky v readme:
Known Issues:
The Re-Mapping to legacy addresses will work in systems that have PCI and PCIe expansion slots that are on Bus 0. Systems have the PCI and PCIe expansion slots behind a Bridge (Bus-1, Bus-2) may not work since legacy address is not recognised by system.
V mém případě sídlí MOSChip na PCI sběrnici 4 (viz listing z lspci -tv), takže to bude asi problém. Kolegové mi radili, že by mohlo pomoci zapnout v PCI-E můstku subtraktivní dekódování, což bude předmětem dalšího bádání...
      20.7.2018 Po mnoha letech jsem si na tento problém znovu vzpomněl a zkusil se pošťourat v konfiguračních PCI registrech můstků na desce. Zjistil jsem, že jeden z PCI2PCI můstků má zapnuté subtraktivní dekódování, ale není to zrovna ten, v jehož PCI-E slotu je zastrčena ona karta. Zkusil jsem tedy tomuto můstku subtraktivní dekódování vypnout a zapnout ho můstku PCI sběrnice 4 (na které je karta) a následně začalo fungovat dekódování legacy I/O adresy portu COM2 (2F8h). COM1 a LPT1 však stále nešly. Kamarád Ruik mi poradil, že je potřeba ještě vypnout dekódování těchto adres v PCI2LPC můstku. V datasheetu chipsetu H57 jsem na str. 480 našel 16-bitový PCI config registr LPC_EN na offsetu 82h, který obsahuje bity COMA_LPC_EN (bit 0), COMB_LPC_EN (bit 1) a LPT_LPC_EN (bit 2). Když jsem tyto bity vynuloval, začalo konečně fungovat i dekódování legacy I/O adres portu COM1 (3F8h) a LPT1 (378h). Netuším, proč BIOS tyto bity nastavoval, když použitý SuperIO od Finteku stejně žádný COM ani LPT port nemá.

Notebooky s COM a LPT porty
      8.12.2009 Dalším, pro bastlíře, zhoubným trendem ve vývoji moderního hardware je absence klasického paralelního a sériového portu, jak v základních deskách pro PC tak zejména noteboocích. Tato rozhraní v PC bez problémů přežila čtvrt století (z toho asi 10 let po boku USB) a nyní se stala trnem v oku vizionářů pokroku, kteří se rozhodli všechna nová zařízení purifikovat od těchto archaismů, což jim kvituje 99% všech BFU. USB sběrnice, která se stala univerzálním nástupcem těchto rozhraní, se sice dobře hodí pro různé periferie PC, ale protokol USB je příliš komplikovaný pro implementaci v těch nejmenších embedded zařízeních, kde se využije jen zlomek přenosové kapacity USB, zato se však značně zvyšuje zatížení MCU (při SW implementaci) nebo zesložiťuje obvodové řešení (při HW implementaci) a oboje zbytečně zvyšuje spotřebu. Také za tu dobu byly vyrobeny miliony a miliony různých zařízení, mnohdy velice drahých v oblasti měřicí a řídicí techniky, které doposud dobře slouží a nemají přehnané nároky na datové přenosy, s kterými je potřeba i nadále komunikovat. Zatímco v oblasti průmyslových PC ještě zřejmě COM a LPT přežijí dlouho, ve spotřební elektronice z nich staly bílé vrány.
      U stolních PC není problém ještě tak palčivý, pár takových desek ještě vyrábí Gigabyte, případně lze koupit PCI adaptéry. U nich lze však předpokládat funkci pouze pod Windows a u některých v Linuxu. U notebooků je to horší, když jsem na webu CzechComputeru zadal parametrické hledání, tak mi to žádný takový notebook nenašlo. Částečně se dá absence portů ojebat USB redukcemi, opět ale funkční jen ve Windows a v lepším případě v Linuxu. Navíc co jsem četl, tak LPT redukce (narozdíl od COMových) se nechovají jako virtuální LPT port, ale lze je použít pouze na tiskárnu, což je mi na 2 věci. Pokusil jsem se zde tedy shromáždit několik typů modernějších notebooků, které oba porty mají, jako inspiraci pro svůj upgrade či ostatní podobně postižené zájemce ;)

Compaq Evo N600c
intel Pentium III-M 1,2 GHz, 133 MHz FSB, 512 kB L2 cache (podporuje SpeedStep), intel 830M + ICH3-M, 2x SO-DIMM SDRAM PC133 (do 1 GB), ATI Radeon Mobility M6 (AGP 4x, 32 MB DDR SDRAM), 14,1" TFT SVGA 1024 x 768 / 16,7M - matný (dělá se i verze s TFT SXGA 1400 x 1050 / 16,7M), 2,5" HDD 40 GB UDMA100, CD/DVD/DVD-RAM MultiBay drive, zvuk ES1988 Allegro PCI, 2x PCMCIA Type II (16-bit PC karty i 32-bit CardBus), intel PRO/100 P (10 / 100) Mobile Combo ethernet (RJ-45), 56kbit PCI modem (V.90, RJ-11), 1x VGA, 1x kompozitní TV out PAL / NTSC, 2x USB 1.1, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, 85-tlačítková klávesnice, touchpad, trackpoint, Li-Ion baterie 14,4 V / 4 Ah, průměrná spotřeba: 16 W (max. 38 W), výdrž: 2 - 5 hod., 307 x 250 x 31 mm, 2,5 kg
(můj stávající notebook, spokojeně ho používám již 5 let, orientační cena 1500 Kč - bazar)
      Po této době už není akumulátor zrovna v dobré kondici (vydrží asi hodinu) a tak jsem hledal nějakou náhradu. U nás lze koupit náhradní akupack 311222-001 asi za 2000 Kč, což vzhledem k ceně notebooku není málo. Kamarád ale našel výhodnou koupi na eBay za 39,88 $ (asi 750 Kč) včetně dopravy do ČR. Neváhal jsem a objednal. Asi za týden dorazil balíček. Po prvním nabití jsem při střední zátěži naměřil výdrž 3:44 hodin, což není špatné :)
      Také jsem přemýšlel o rozšíření diskové kapacity, dokud se ještě nějaké PATA disky vyrábí. Nechtěl jsem troškařit, a tak jsem vzal rovnou disk s největší dostupnou kapacitou Western Digital Scorpio 320 GB s 8MB cache. BIOS notebooku sice nepodporuje LBA48 (disky >120 GB), ale to zas tak nevadí. Za hranicí 120 GB jsem vytvořil linuxový oddíl a Linux má v kernelu vlastní ovladače, takže bez problému vidí celou kapacitu disku. V HD Tune dosáhl disk průměrné přenosové rychlosti 55 MB/s a přístupové doby 17 ms.

Compaq Evo N620c
intel Pentium M Banias (130 nm) / Dothan (90 nm) nebo Celeron M 1,3 - 2,1 GHz, 400 MHz FSB, 1 - 2 MB L2 cache (podporuje EIST), intel 855PM + ICH4-M, 2x SO-DIMM DDR SDRAM 200/266 MHz (do 2 GB), ATI Radeon Mobility M7LW 7500 (AGP 4x, 32 MB DDR SDRAM), 14,1" TFT SVGA 1024 x 768 / 16,7M nebo SXGA 1400 x 1050 / 16,7M - matný, 2,5" HDD 30 - 60 GB UDMA100, CD/DVD/DVD+/-RW MultiBay II drive, zvuk Analog Devices ADI1981B AC'97, EAX 2.0, A3D 1.0, DS3D kodek, 2x PCMCIA Type II nebo 1x PCMCIA Type III (16-bit PC karty i 32-bit CardBus), Broadcom NetXtreme BCM5705M Gigabit Ethernet (10/100/1000, RJ-45), 802.11b Wireless LAN MultiPort (volitelný Wi-Fi / BlueTooth modul), 56kbit miniPCI modem (RJ-11), 1x VGA, 1x S-Video TV out PAL / NTSC, 2x USB 2.0, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, 85-tlačítková klávesnice, touchpad, trackpoint, Li-Ion baterie 14,4 V / 4,4 Ah, průměrná spotřeba: 10,5 W (max. 50 W), výdrž: 4 - 6 hod., 307 x 250 x 31 mm, 2,5 kg
(orientační cena 2500 Kč - bazar). Ovladače a BIOS zde.
      6.12.2013 Na Aukru jsem objevil tento notebook ve variantě s SXGA displejem, Pentiem M 1,5 GHz, 512 MB DDR paměti, bez disku a bez síťového adaptéru se starší origo baterkou za výhodnou cenu 863,- Kč (i s poštou), takže jsem si ho pořídil jako upgrade stávajícího Eva N600c, kde jsem akorát přehodil šuplíček s diskem a akupack. Později jsem upgradoval procesor v soketu mPGA479M na Pentium M 755 Dothan 2,0 Ghz, 2 MB L2 cache a rozšířil RAM na 1,5 GB.

HP Compaq nc6120/nx6120
intel Pentium M 730 - 770 nebo Celeron M 350J - 380 1,3 - 2,13 GHz, 400 - 533 MHz FSB, 1 - 2 MB L2 cache (podporuje EIST), intel 915GM + ICH6-M, 2x SO-DIMM DDR SDRAM 333 MHz (do 2 GB), integrovaná grafika intel GMA 900 (PCI-E, až 128 MB sdílené paměti), 14,1" nebo 15,0" TFT 1024 x 768 / 16,7M - matný (dělá se i verze s 15" TFT 1400 x 1050 / 16,7M), 2,5" HDD 30 - 100 GB UDMA100, CD/DVD/DVD+/-RW MultiBay II drive, ADI SoundMAX AC'97 kodek, 2x PCMCIA Type II nebo 1x PCMCIA Type III (16-bit PC karty i 32-bit CardBus), NetXtreme Gigabit Ethernet (10/100/1000, RJ-45), intel PRO/Wireless 2200BG 802.11b/g až 54 Mb/s, BlueTooth 1.2 (volitelný), 56kbit PCI modem (RJ-11), 1x VGA, 1x S-Video TV out PAL / NTSC, 1x FireWire, 4x USB 2.0, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, čtečka paměťových karet 6 in 1 (volitelně), klávesnice, touchpad, trackpoint, Li-Ion baterie 10,8 V / 4 Ah nebo 10,8 V / 4,8 Ah, průměrná spotřeba: 21 W (max. 65 W), výdrž: 3 - 5 hod., 327 x 267 x 30 mm, 2,7 kg
(orientační cena 3500 Kč - bazar)

Dell Latitude D600
intel Pentium M Banias (130 nm) / Dothan (90 nm) nebo Celeron M 1,3 - 2,1 GHz, 400 MHz FSB, 1 - 2 MB L2 cache (podporuje EIST), intel 855PM + ICH4-M, 2x SO-DIMM DDR SDRAM 200/266 MHz (do 2 GB), ATI Mobility Radeon 9000 RV250 (AGP 4x, 32 MB DDR SDRAM), 14,1" TFT SVGA 1024 x 768 / 16,7M nebo SXGA 1400 x 1050 / 16,7M - matný, 2,5" HDD 30 - 80 GB UDMA100, CD/DVD/DVD+/-RW module bay drive, disketová jednotka 3,5" FDDM-101 volitelně do module bay, zvuk Sigmatel C-Major STAC 9750 AC'97 kodek, 1x PCMCIA Type I nebo II (16-bit PC karty i 32-bit CardBus), Broadcom NetXtreme BCM5705M Gigabit Ethernet (10/100/1000, RJ-45), 802.11b/g Wireless LAN Broadcom BCM4306 MiniPCI, 56kbit modem (V.92 RJ-11), Bluetooth 1.2, čtečka Smart Card, 1x VGA, 1x S-Video TV out, 2x USB 2.0, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, 88-tlačítková klávesnice, touchpad, trackstick, Li-Ion baterie 11,1 V / 4,7 Ah / 53 Wh, průměrná spotřeba: 10,5 W (max. 60 W), výdrž: 4 - 6 hod., 315 x 256 x 31 mm, 2,4 kg
(orientační cena 1000 Kč - bazar). Ovladače a BIOS zde.
      27.2.2020 Tento notebook jsem dostal od kamaráda Overa v konfiguraci Pentium M 1,6 GHz, 1 GB RAM s SXGA 1400 x 1050 displejem a ještě použitelnou baterkou. Parametrově je hodně podobný mému Compaq Evo N620c s o něco lepší výbavou (v základu WiFi a Bluetooth).

Fujitsu-Siemens Lifebook E8310/E8410
intel Celeron 540 nebo Core 2 Duo T7700 - T9500, 1,86 - 2,6 GHz, 533 - 800 MHz FSB, 1 - 6 MB L2 cache (podporuje EIST), intel 965GM + ICH 8-M, 2x SO-DIMM DDR2 SDRAM 667 MHz (do 4 GB), integrovaná grafika intel GMA X3100 (PCI-E, až 384 MB sdílené paměti) nebo nVidia GeForce 8400M Go (PCI-E, 128 MB G-DDR3 SDRAM), 15,0" TFT 1024 x 768 / 16,7M nebo 15,0" TFT 1400 x 1050 / 16,7M nebo 15,4" TFT 1280 x 800 / 16,7M nebo 15,4" TFT 1680 x 1050 / 16,7M - matný, 2,5" HDD 80 - 160 GB SATA, DVD+/-RW Super Multi SATA, Realtek ALC262 HD Audio kodek, 1x ExpressCard 34/54, 1x PCMCIA Type I / II, 1x SmartCard slot, intel 82566 nebo Marvell 88E8055 Gigabit Ethernet (10/100/1000, RJ-45), intel Wireless WiFi Link 4965AGN 802.11b/g až 54 Mb/s (volitelně), BlueTooth 2.0, GPRS / UMTS / HSUPA Wireless modem (volitelně), 56kbit modem (V.92 RJ-11, volitelně), 1x VGA, 1x S-Video TV out PAL / NTSC, 1x FireWire, 4x USB 2.0, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, integrovaná čtečka paměťových karet SD, MS, MSPro, 86-tlačítková klávesnice, touchpad, trackpoint, snímač otisků prstů (volitelně), webkamera 1,3 MP (volitelně), akcelerometr detekující nárazy pro ochranu HDD, Li-Ion baterie 10,8 V / 5,2 Ah nebo 14,4 V / 5,2 Ah, sekundární Li-Ion baterie 10,8 V / 3,8 Ah (volitelně), průměrná spotřeba: 15 W (max. 55 W), výdrž: až 5,5 hod. nebo 10 hod. se sekundární baterií, 357 x 260 x 36 mm, 2,7 kg
(orientační cena 6000 Kč - bazar)

Fujitsu-Siemens Lifebook E8420
intel Core 2 Duo T9400 - T9600 nebo P8400 - P8700, 2,4 - 2,8 GHz, 1067 MHz FSB, 3 - 6 MB L2 cache (podporuje EIST), intel PM45 + ICH 9-ME, 2x SO-DIMM DDR3 SDRAM 1067 MHz (do 4 GB), integrovaná grafika intel GMA X4500HD (PCI-E, až 1,7 GB sdílené paměti) nebo nVidia GeForce 9300M GS (PCI-E, 256 MB G-DDR3 SDRAM), 15,4" TFT 1680 x 1050 / 16,7M - matný, 2,5" HDD 160 - 320 GB SATA, DVD+/-RW Super Multi SATA, Realtek ALC262 HD Audio kodek, 1x ExpressCard 34/54, 1x PCMCIA Type I / II, 1x SmartCard slot, intel 82567LM Gigabit Ethernet (10/100/1000, RJ-45), intel Wireless WiFi Link 5300 AGN 802.11b/g až 54 Mb/s (volitelně), BlueTooth 2.1, 3G/UMTS Sierra Wireless MC8790 modem (volitelně), 56kbit modem (V.92 RJ-11, volitelně), 1x VGA, 1x HDMI, 1x FireWire, 4x USB 2.0, 1x LPT, 1x COM, 1x IrDA, konektor pro dokovací stanici, integrovaná čtečka paměťových karet SD, MS, MSPro, 86-tlačítková klávesnice, touchpad, trackpoint, snímač otisků prstů (volitelně), webkamera 1,3 MP (volitelně), akcelerometr detekující nárazy pro ochranu HDD, Li-Ion baterie 14,4 V / 5,2 Ah, sekundární Li-Ion baterie 10,8 V / 3,8 Ah (volitelně), průměrná spotřeba: 22 W (max. 65 W, CPU T9600), výdrž: až 5 hod. nebo 7:45 hod. se sekundární baterií, 363 x 259 x 37 mm, 2,7 kg
(orientační cena 10000 Kč - bazar)

Fujitsu Lifebook E751
intel Core i3-2310M až i7-2640M, 2,1 - 2,8 GHz (max 3,5 GHz turbo), 1333 MHz FSB, 3 - 4 MB L3 cache (podporuje Turbo Boost 2.0), intel HM65 nebo QM67, 2x SO-DIMM DDR3 SDRAM 1333 MHz (do 8 GB), integrovaná grafika intel HD Graphics 3000 (součást procesoru), 15,6" TFT 1366 x 768 / 16,7M - lesklý nebo 15,6" TFT 1600 x 900 / 16,7M - matný nebo 15,6" TFT 1920 x 1080 / 16,7M - matný, LED podsvětlení, 2,5" HDD / SSD 128 - 500 GB SATA, DVD+/-RW DL Super Multi / Blu-Ray R/W SATA, Realtek ALC269 HD Audio kodek, 1x ExpressCard 34/54, 1x SmartCard slot, intel 82579LM Gigabit Ethernet (10/100/1000, RJ-45), intel Wireless WiFi Link 6205 802.11b/g/n až 300 Mb/s, BlueTooth 3.0 (volitelně), 3G/UMTS Sierra Wireless Gobi 3000 modem (volitelně), 56kbit modem (V.92 MDC1.5 RJ-11, volitelně), 1x VGA, 1x DisplayPort, 1x USB 3.0 (volitelně), 2/3x USB 2.0, 1x eSATA, 1x COM, konektor na replikátor portů (ten obsahuje 4x USB 2.0, DVI-D, VGA, Display Port, RJ-45 LAN, PS/2 kbd/myš, COM, LPT, eSATA, audio I/O, volitelně), integrovaná čtečka paměťových karet SD, MS, MSPro, 85 nebo 106-tlačítková klávesnice s numerickou sekcí, touchpad, trackpoint, snímač otisků prstů (volitelně), webkamera 1,3 MP (volitelně), akcelerometr detekující nárazy pro ochranu HDD, Li-Ion baterie 10,8 V / 5,6 - 6,2 Ah, sekundární Li-Ion baterie 10,8 V / 3,8 Ah (volitelně), průměrná spotřeba: 14,2 W (max. 68 W), výdrž: až 5 hod. nebo 8,5 hod. se sekundární baterií, 374 x 245 x 37 mm, 2,7 kg
(orientační cena 26207 - 30719 Kč podle konfigurace - alza.cz)

      5.2.2012 Během uklízení jsem jen tak přemýšlel, proč vlastně je takový problém koupit určitý druh zboží, ať už to jsou notebooky s COM a LPT porty, displeje s poměrem stran 4:3 nebo třeba plyšové kozy... Selhává snad trh v uspokojování poptávky? Jsou dvě možnosti, mezi kterými nelze bez dalšího průzkumu rozhodnout: buď je zájem o toto zboží skutečně natolik minoritní, že by se žádnému výrobci nevyplatilo jej vyrábět (zde však narážíme na problém, zda-li výrobci vyhodnotili situaci správně) nebo je zde určitá komunikační bariéra (či chybějící zpětná vazba) mezi zákazníky a výrobci. Většina výrobců se zaměřuje na to, co je právě teď in, aby si zajistili co největší počet zákazníků. Zároveň ale v takové oblasti lze předpokládat velkou konkurenci a silný tlak na cenu, takže zisky z prodaného kusu budou nižší než u výrobků mimo mainstream.
      Pokud se jako nespokojený zákazník se svým nestandardním požadavkem obrátíte přímo na výrobce, tak pokud se vůbec obtěžuje, dostanete negativní odpověď nebo protiotázku kolik že tisíc nebo milionů kusů toho chcete koupit. Napadlo mě tedy řešit požadavky hromadně, neboť v jednotě je síla. Bylo by třeba založit nějaký mezinárodní, skutečně globálně používaný customer's wishlist portál, kde by mohli uživatelé v různých kategoriích specifikovat své požadavky. Součástí dotazníku by byla i položka, kolik maximálně jste ochotni si za to připlatit. Požadavky by se pokud možno automaticky třídily a když by se sešel určitý počet zájemců, kontaktoval by správce dané kategorie všechny výrobce z oboru. Pak by teprv výrobci získali potřebné informace, pro posouzení, zda-li se to vyplatí vyrábět. Pokud by nějaký výrobce výzvu přijal, byly by zákazníci upozorněni a mohli by si třeba předběžně rezervovat objednávky. Případně by si mohl výrobce vybrat i některé z budoucích zákazníků jako ochotné testery. Potrál by tak mohl fungovat i jako webshop přímo spojující zákazníky a výrobce bez dalších parazitních mezičlánků (vyjma nějaké rozumné odměny pro sebe za zprostředkování tohoto obchodu). U levnějších výrobků by to ale mohla zabít cena dopravy. Nevím zda-li něco takového už náhodou někde neexistuje (jako skutečně používaný globální systém), ale myslím, že je to rozhodně lepší způsob marketingu, než rvát všude reklamy na to, co nepotřebuju.

Zpět

Aktualizováno 2.2.2024 v 3:19
